SSTV

SSTV: questo modo digitale permette di trasmettere un immagine statica ad un corrispondente.

Si differenzia dal modo ATV proprio perchè le immagini sono fisse mentre l’ATV permette vere e proprie videoconferenze in tempo reale via radio.

PRIMI PASSI:

COME RICEVERE IMMAGINI SSTV

Cosa occorre:
– Un computer con scheda audio

sistema operativo Windows

– Un ricetrasmettitore HF

– Software

– Cavo di collegamento HF –> PC



che programma usare:

per iniziare possiamo usare questo software di sola ricezione:

RXSSTV (only RX)

http://rx-sstv.software.informer.com/1.2/

Cavo:

E’ sufficente un cavo audio stereo  maschio-maschio da 3,5

un adattatore stereo 3,5mm mono 6mm ( cuffia  HF )

il cavo va collegato da uscita cuffia dell’apparato HF

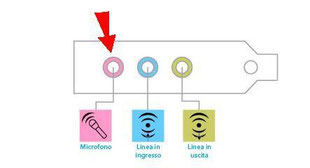

all’ingresso MIC della scheda AUDIO del PC

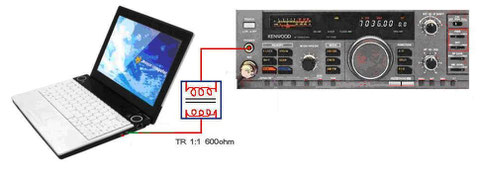

Volendo isolare elettricamente i due apparecchi, ‘ bene inserire un piccolo trasformatore 1:1 da 600ohm



in 20m sintonizziamo la frequenza 14.230 MHz



con un po’ di pazienza e una buona antenna, dovremmo cominciare a ricevere immagini SSTV!



 Frequenze   SSTV



80 metri  3735 kHz   LSB

40 metri  7043 kHz   LSB

20 metri 14230 kHz USB

15 metri 21340 kHz USB

10 metri 28680 kHz USB

2 metri 144.500 MHz   (145.800 MHz  la  ISS)



La frequenza preferita dai radioamatori risulta la 14230 kHz
